　KNDSYSTEM 系统选择+

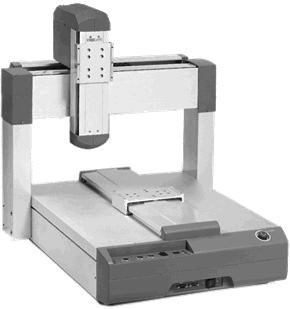

◎ DTR-S (Seri es)

产品说明

* 冲压成型的高强度底座
* 额定速度500mm/s ；反复精度±0.02mm
* 应用电脑软件，强化操作便利性
* 分配系统、自动螺丝供给机专用软件，简便易学的教义
* 多种产品系
- 伺服电机及滚珠丝杠的标准型
- 300mm*300mm/400mm*400mm 作业域
- 有2轴(XY), 3轴(XYZ), 4轴(XYZR)多种
* Application
- 点胶、自动焊接、螺丝供给、 CCD相机的触摸屏等多种应用作业。
- 可拓展为和 CC-LINK, Profibus, Ethernet相同的作业网络。

Series	Drive	Model	Series				Allowable axis
			X axis	Y axis	Z axis	R axis
DTR	Belt & Stepper motor	2205	200	200	50	-	3 axes [ XYZ ]
		2210	200	200	100	-	2 axes [ XY ]
		2210					3 axes [ XYZ ]
		3310	300	300	100	+/-360º	2 axes [ XY ]
		3310					3 axes [ XYZ ]
		3310					4 axes [ XYZR ]
		4410	400	400	100	+/-360º	2 axes [ XY ]
		4410					3 axes [ XYZ ]
		4410					4 axes [ XYZR ]
	Belt & Encoder Stepper motor	2210	200	200	100	-	2 axes [ XY ]
		2210					3 axes [ XYZ ]
		3310	300	300	100	+/-360º	2 axes [ XY ]
		3310					3 axes [ XYZ ]
		3310					4 axes [ XYZR ]
		4410	400	400	100	+/-360º	2 axes [ XY ]
		4410					3 axes [ XYZ ]
		4410					4 axes [ XYZR ]
	Bell screw & Servo motor	3310	300	300	100	+/-360º	2 axes [ XY ]
		3310					3 axes [ XYZ ]
		3310					4 axes [ XYZR ]
		4410	400	400	100	+/-360º	2 axes [ XY ]
		4410					3 axes [ XYZ ]
		4410					4 axes [ XYZR ]
		3510	300 / 300	500	100	-	4 axes [ XYZR ]

◎ Cartesian Robots

产品说明

直交坐标机械手DRM 系列是通过结构分析的紧凑型高刚性构造，具有高速和循迹高精度的卓越性能。多种型号可以根据作业需求选择。该系列是采用滚珠丝杠方式，将电机按照机械手长度方向安装的型号。

* 规格多样
* 宽动态范围:100~2,000mm
* 可高荷重移送和高速运行
- 170Kg 和 2.5m/s (Max)
* 符合高精度移送的优秀的定位能力。
- 定位反复精密度 : ±0.02mm (Option±0.005mm)

Model	Speed	Stroke	Payload
DRM50-S Series	250mm/s~1000mm/s	100mm~1100mm	7kg~15kg(Horizontal) 3kg~9kg(Vertical)
DRM60-S Series	500mm/s
