单液精密点胶机 [ SYSTEM2 ]

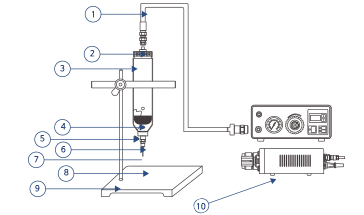

01 Connetor Tube
02 Auto Joint
03 Holder Cap
04 Holder
05 Plunger
06 Cartridge
07 Needle Adapter
08 Needle
09 Stand
10 Controller
◎ MODEL: STSTEM-2
▶ 胶液装到更大的料筒里，而且有可卡住容纳更多胶液料筒的支托，料筒下端配有针头适配器。
▶ 特征 - 压缩空气加压方式减少作业者劳动强度。
▶ 用途 – 点胶、线涂胶、灌装、成型、灌封。
▶ 适用材料 – 硅胶等筒状储存的胶液。

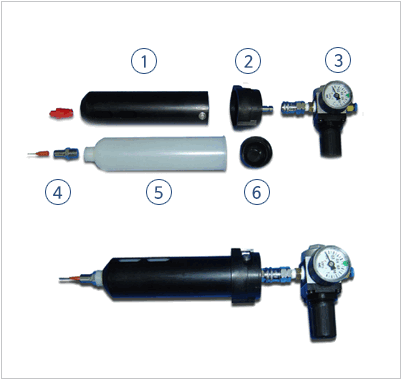

01 料筒支托
▶ 保护装有液料料筒的金属套筒，可用肉眼识别胶液残量。
02 料筒盖
▶ 安装在装有胶液的料筒上，并起到密闭的作用。其密封件根据液料的不同而有不同的选择。
03 调节器
▶ 对供给到液罐、料筒上的压缩空气压进行调节的作用。 采用独立式结构，便于拓展和分离。
04 针头适配器
▶ 在精密胶阀或针筒上连接针头的适配器。
05 料筒
▶ 液料盛装量在50cc~340cc时使用，根据液料的容量不同可选用170cc, 340cc 两种型号。
06 Top Cap
▶ 提前盛储液料、对液筒进行密闭管理或保管暂停作业的液筒时使用。
Teflon Tube
▶ 蠕动点胶机专用铁氟龙软管
连接管
▶ 连接点胶控制器与液料筒时使用。
| AWG |
In Dia×Out Dia |
| 30 |
0.3Ø × 0.6Ø |
| 26 |
0.5Ø × 1.0Ø |
| 24 |
0.6Ø × 1.1Ø |
| 22 |
0.7Ø × 1.2Ø |
| 20 |
0.9Ø × 1.5Ø |
| 19 |
1.0Ø × 1.6Ø |
| 18 |
1.1Ø × 1.7Ø |
| 17 |
1.2Ø × 1.8Ø |
| 16 |
1.4Ø × 2.0Ø |
| 15 |
1.6Ø × 2.2Ø |
| 14 |
1.7Ø × 2.3Ø |
| 13 |
1.9Ø × 2.5Ø |
| 12 |
2.2Ø × 2.8Ø |
| 11 |
2.4Ø × 3.0Ø |
| 10 |
2.7Ø × 3.3Ø |
| 9 |
3.0Ø × 3.6Ø |
| 8 |
3.3Ø × 3.9Ø |
| 7 |
3.8Ø × 4.4Ø |
| 6 |
4.2Ø × 5.2Ø |
| 5 |
4.7Ø × 5.7Ø |
针头适配器
▶ 定量点胶阀和液筒上连接针头时适用的转接器。
转接部位适应M5, PT1/8, PT1/4, M12等多种。
| Model |
Screw |
| GVAL-18 |
PT1/8′+luer Lock |
| GVAL-14 |
PT1/4′+luer Lock |
| GVA-14 |
PT ¼′ |
| GVA-06 |
M6 |
| GVA-516 |
PT5/16 |
| GVA-18 |
Py1/8 |
