1액형 정량토출기 [ SYSTEM1 ]

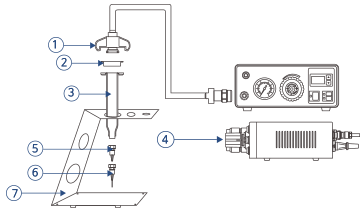

01 Barrel Adapter
02 Top Cap
03 Barrel Piston
04 Controller
05 Tip Cap [ End ]
06 Needle
07 Stand

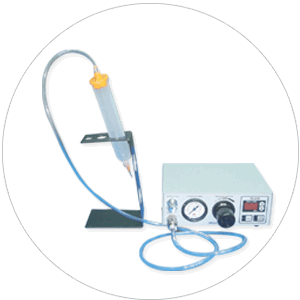

◎ MODEL: SYSTEM-1
▶ 기본적이고 보편적인 System으로, 고기능 Dispenser를 고점도, 저점도 토출작업을 수작업에서 자동화까지 광범위하게 이용됩니다.
▶ Pulse Air를 액체면이나 Piston 압력을 가해 토출하는 방법으로 최소 토출량은 0.0001㏄ 부터이며
Time Presser, Needle 내경 Size에 따라 토출량을 임의로 정밀하게 조정할 수 있습니다.
▶ 특징 - 반복작업이 용이하고 작업자의 피로 경감.
▶ 용도 – 점 도포, 선 도포, 충진, 주입.
▶ 적용액체 – Epoxy, Silicone, Urethane, Bond, 액체전반

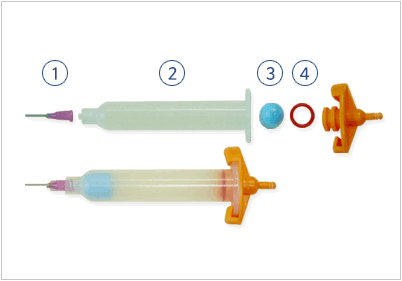

01 Needle
▶ Barrel에 부착하여 액체를 토출하기 위해 사용합니다 .
[ Plastic Needle, Taper Needle, Precision Needle 등 다양 ]
02 Barrel
▶ Dispenser 전용 고정밀급 Barrel 액체의 유동 특성을 고려하여
고압에 견딜 수 있고, 고점도의 경우 액의 잔량 없이 완벽하게
토출할 수 있는 구조로 되어있습니다.
안전성을 고려한 형상과 재질로 되어 있습니다.
03 Plunger
▶ 액의 잔량 없이 Barrel내의 액을 완벽하게 밀어주며,
고점도용과 저점도용, 공기 차단용 Plunger 등 3종류가 있습니다.
04 O-Ring
▶ 아답터 헤드에 연결하여 바렐을 실링하기 위해 사용합니다.
Barrel Adapter
▶ 제어된 Air를 Barrel에 공급해 주는 역할을 하며
Vacuum 사용 시 액체의 역류를 막기위한 Filter를
Hose 중간에 설치하여 사용할 수 있고 Barrel 크기
에
따라 BA05, BA10, BA30, BA50 4종류의 모델이
있습니다.
Hand Switch
▶ Barrel에 Switch를 밀착하여 손으로 동작
할 수 있으며, 작업의 편리성을 높여줍니다.
Barrel Stand
▶ 수작업 시 Barrel을 보관하기 위해 사용 합니다.
Brush Needle
▶ 구리스나 쉽게 경화되지 않는 액을 넓게
도포 시 사용됩니다
| Model |
In Dia |
Out Dia |
| KBN-14G |
1.64 |
2.10 |
| KBN-14G |
1.43 |
1.83 |
| KBN-16G |
1.25 |
1.65 |
| KBN-29G |
1.16 |
0.34 |
| KBN-30G |
0.11 |
0.30 |
