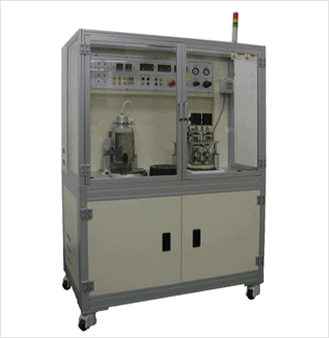

Ceramic Hot Plate Adhesive System
＊3 포인트 수동 회전 토출
＊진공 세라믹 픽업 및 압착
＊로드셀에 의한 접착 압력 조절
＊정밀 마이트로 모터에 의한 3포인트 동일 압착
＊접착 높이 3마이크로 이내 가능
＊작업의 편리성
| SPEC |
| Cartridge 용량 |
340cc |
| Size |
1200(W) X 650(L) X 1685(H) |
| Motor |
정밀 마이크로 스텝 모터 |
| 로드쉘 |
5kg |
| 밸브 |
핫멜트용 |
| 전원 |
220V / 1φ / 50~60Hz |
| 중량 |
130kg |
Ceramic Hot Plate Adhesive System(Application) 세라믹 가공을 위한 본딩 작업

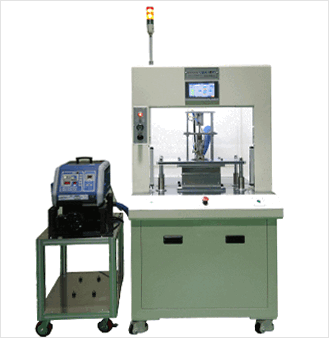

저압 사출 성형 전용 HOT MELT APPLICATOR 로써 멜트수지를 TANK에 녹여,
노즐을
통해 사출 금형에 일정 양을 주입하여 깨지기 쉬운 전자 부품의 보호 및 성형 가능
*연속 생산 시 금형에 제품을 장착하는
LOADING/UNLOADING 시간 단축
* PLC,터치 스크린 디스플레이로부터
시스템 데이터의 간편 조작
* 모델 별 데이터 등록 및 토출량 제어
*수직 수평 주입 시스템 선택 가능
*다양한 재질에 대한 우수한 접착력
*우수한 기계적 특성
*저점도 특성에 의한 저압 사출
*환경 친화적인 라인 구성
*작업자의 안전을 위한 라이트 커튼과
이중 팜 버튼 및 비상 정지 스위치
| SPEC |
| 장비 SIZE
|
800(w) x 800(L) x 1850(H)
|
| 금형크기 |
180 X 180
|
| 사용온도 |
40 ~ 240℃
|
| 온도제어 |
±1℃
|
| 전기용량 |
4KW |
| 입력 전압
|
AC 220V / 3상
|
| 중량 |
180kg |
Hot Melt Molding System (Application)

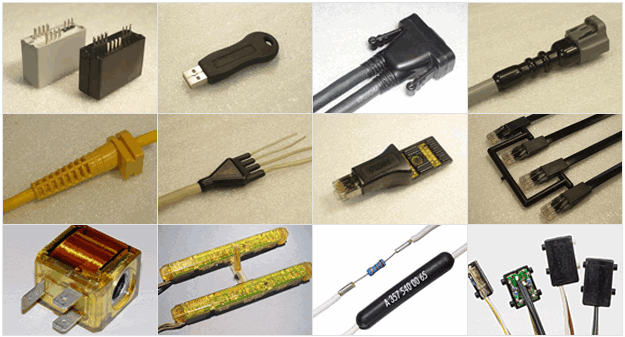

휴대 전화 배터리, 고주파 커넥터, 자동차 전자, 의료 및 방수 커넥터, LED 조명 방수
센서, 마이크로 스위치, RFID 패키징, 전력 및 모든 유형 방수 배선 판 패키지.

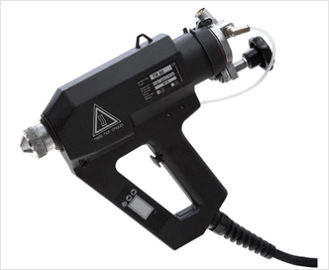

공압식 GLUE GUN Hot Melt (접착식 스프레이)
LCD Display 의 시각화로 사용자의 정확한 온도 조정 Output Nozzle의
Diameter 적용에 따른, 토출조정
| SPEC |
| 제품모델
|
TR80 LCD
|
| 온도표시
|
디지털 방식
|
| 작동압력 |
0.5 ~ 6Bar
|
| 작동온도 |
50 ~ 210℃
|
| IP등급
|
IP30 |
| 소비전력
|
650Watt
|
| 입력 전압
|
230V / 50Hz
|
| 전기코드
|
4m / Base
|
| 중량
|
1,400g
|
| Accessories
|
| Foot S/W
|
| Cartridge 예열기
|
| 바란서
|
| Blank Cartridge (피스톤 포함)
|
| Cartridge Adapter
|
| M10_Nozzle
|
