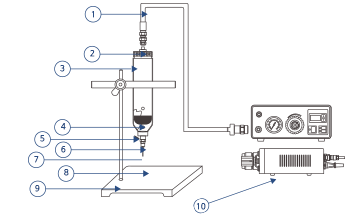

1액형 정량토출기 [ SYSTEM2 ]
01 Connetor Tube
02 Auto Joint
03 Holder Cap
04 Holder
05 Plunger
06 Cartridge
07 Needle Adapter
08 Needle
09 Stand
10 Controller

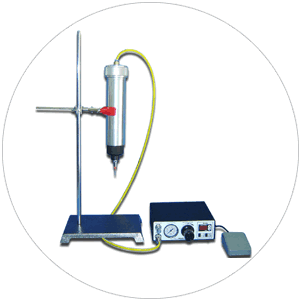

◎ MODEL: STSTEM-2
▶ 재료를 카트리지에 담아 보다 많은 재료를 토출하는 카트리지를 잡아주는 Holder Cap등으로
구성되어 있으며 끝단에 Needle을 끼울 수 있는 Needle Adapter가 부착되어 있습니다.
▶ 특징 - Air 가압 방식으로 작업자의 피로 해소
▶ 용도 – 점 도포, 선 도포, 충진, 몰딩, 포팅
▶ 적용재료 – Silicone 및 Cartridge 저장 형태의 액상

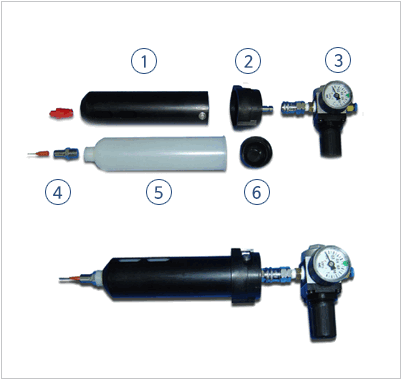

01 Cartridge Holder
▶ 액체가 담긴 Cartridge 를 보호하는 금속제 Cover로써 액체의
잔량을 육안으로 식별할 수 있습니다.
02 Holder Cap
▶ 액체를 충진한 Cartridge Holder에 장착하여 상부에서
밀폐시키는 역할을 하며 Seal은 충진 재료에 따른
여러 종류의 재질이 있습니다.
03 Regulator Set
▶ Tank, Cartridge등에 공급되는 공기압력을 조절해 주는
역할을 하며
One Touch구조로 접속 및 분리가 용이합니다.
04 Needle Adapter
▶ 정량 Valve와 Barrel에 Needle을 연결할 때
사용되는 Adapter입니다.
05 Cartridge
▶ 사용액체의 저장용량이 50cc이상에서 340cc까지의
경우에 사용되며
용량에 따라 170cc, 340cc
두 종류가 있습니다.
06 Top Cap
▶ 액체를 미리 충진 저장, Cartridge 상부를
밀폐 보관 또는
사용이 끝난 액체를
보관할 경우에 사용합니다.
Teflon Tube
▶ Tubing Dispenser 전용 Teflon Tube입니다.
Connector Tube
▶ Controller와 카트리지 Holder를
연결할 때 사용합니다.
| AWG |
In Dia×Out Dia |
| 30 |
0.3Ø × 0.6Ø |
| 26 |
0.5Ø × 1.0Ø |
| 24 |
0.6Ø × 1.1Ø |
| 22 |
0.7Ø × 1.2Ø |
| 20 |
0.9Ø × 1.5Ø |
| 19 |
1.0Ø × 1.6Ø |
| 18 |
1.1Ø × 1.7Ø |
| 17 |
1.2Ø × 1.8Ø |
| 16 |
1.4Ø × 2.0Ø |
| 15 |
1.6Ø × 2.2Ø |
| 14 |
1.7Ø × 2.3Ø |
| 13 |
1.9Ø × 2.5Ø |
| 12 |
2.2Ø × 2.8Ø |
| 11 |
2.4Ø × 3.0Ø |
| 10 |
2.7Ø × 3.3Ø |
| 9 |
3.0Ø × 3.6Ø |
| 8 |
3.3Ø × 3.9Ø |
| 7 |
3.8Ø × 4.4Ø |
| 6 |
4.2Ø × 5.2Ø |
| 5 |
4.7Ø × 5.7Ø |
Needle Adapter
▶ 정량 Valve와 Barrel에 Needle을 연결할 때
사용되는 Adapter입니다.
연결부위가
M5, PT1/8, PT1/4, M12등
여러 가지를
적용할 수 있습니다.
| Model |
Screw |
| GVAL-18 |
PT1/8′+luer Lock |
| GVAL-14 |
PT1/4′+luer Lock |
| GVA-14 |
PT ¼′ |
| GVA-06 |
M6 |
| GVA-516 |
PT5/16 |
| GVA-18 |
Py1/8 |
