KD - 202S
▶ 고정밀 ( High Accurasy )
▶ 소형경량 ( Light & Compact )
▶ 자동화 장비와 연속동작
▶ 진공 챔버에서 진공 탈포 가능
▶ 이액형 토출 가능
▶ 옵션 - 콤푸레셔 , 진공 탈포
Specification
| Mising 방식 |
수동 믹싱 방식 |
| Pump 방식 |
공기 압송 |
| Tank 용량 |
10ℓ |
| 외 형 치 수 |
600(W)×500(D)×1200(H) |
| 전 원 |
￠2, 220V , 50~60㎐ |
| 중 량 |
70㎏ |

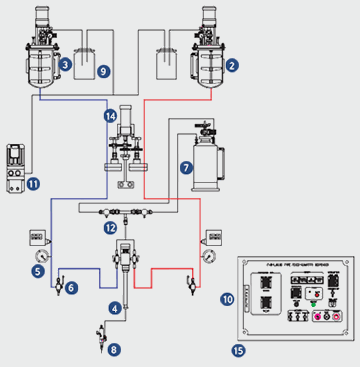

◎Two Liquid Dispener
01 Body Casing
02 Resin Tank [ 주제 ]
03 Hardener Tank [ 경화제 ]
04 Mixing ass’y unit
05 Pressure Gauge [ 주제,경화제 ]
06 Ratio Valve [ 주제, 경화제 ]
07 Clean liquid Tank
08 Dispensing Valve [ 정량밸브 ]
09 Seperator [ 주제, 경화제 ]
10 Controller
11 Vacuum Pump [ 진공펌프 ]
12 Cleaning Unit
13 Pressure over load switch
14 Driver Motor [ 주제, 경화제 펌프 유니 ]
15 Body
▶ 주제와 경화제 각각의 특성을 고려하여
국내 . 외 에서
인정하는 2액형 전용 Pump를 사용
▶ 주제 / 경화제의 완벽한 혼합을 위한 검증된
믹서를 선택
▶ 토출량 및 토출속도는 자동 Timer 와 Motor
Speed로
간단히 조절
▶ 수동 Mode에서 토출시간이 Digital 로
표시 / 유지되므로
자동 토출 선정이 편리
▶ 국내 사용자 위주의 편리성을 확보하였으므로
다수의
업체에서 보증된 2액형 장비
▶ 작업 완료 후 Air 및 세척용제에 의한
2단계
완벽한 세척 실행
▶ 주제 / 경화제 각각의 Line에 역류 방지용
안전장치가 구성되어 역류현상 제거
▶ 주제 / 경화제 혼합 비율 조절형
| 액상 ( Liquid Pastel ) |
2액형 에폭시 , 실리콘 , 우레탄 |
| 점도 ( Viacosity ) |
1~20만 cps ( 25℃ ) |
| 배합비 ( Ratio ) |
100 : 10 ~ 100 : 1000
( 혼합비조절가능 ) |
| 토출량 ( Volume ) |
0.2cc / min ~ : 적용 |
| 오차 ( Accuracy ) |
±1% (max) |
| 재료 ( Tank ) |
sus 304 5ℓ ~ 200ℓ |
| Power |
220단상 - 380 - 3상 60㎐ (5kg/㎠) |
◎Specification
| 구 분 |
KD - 302U |
KD - 660S |
| 액상 ( Liquid Pastel ) |
Epoxy , Urethane , Silicone |
Epoxy , Urethane , Silicone |
| 점도 ( Viacosity ) |
1~3000cps ( 25℃ ) |
1~3000cps ( 25℃ ) |
| 배합비 ( Ratio ) |
100 : 10 ~ 100 : 100 |
100 : 5 ~ 100 : 100 |
| 토출량 ( Volume ) |
0.2cc / min ~ |
0.2cc / min ~ |
| 오차 ( Accuracy ) |
± 1% (max) |
± 1% (max) |
| 재료 ( Tank ) |
SUS 304 20ℓ× 2 |
SUS 304 60ℓ× 2 |
| Power |
￠3 , 220V , 50~60㎐ |
￠3 , 220V , 50~60㎐ |
◎Specification
| 구 분 |
KD - 202E |
KD - 640E |
| 액상 ( Liquid Pastel ) |
Epoxy , Urethane , Silicone |
Epoxy , Urethane , Silicone |
| 점도 ( Viacosity ) |
1~100,000cps ( 25℃ ) |
1~100,000cps ( 25℃ ) |
| 배합비 ( Ratio ) |
100 : 10 ~ 100 : 100 |
100 : 10 ~ 100 : 100 |
| 토출량 ( Volume ) |
0.05cc / min ~ |
0.1cc / min ~ |
| 오차 ( Accuracy ) |
± 1% 이내 |
± 0.2% 이내 |
| 재료 ( Tank ) |
SUS 304 20ℓ× 2 |
SUS 304 , 10ℓ× 1 |
| Power |
￠2 , 220V , 50~60㎐ |
￠2 , 220V , 50~60㎐ |
